EAON mapy

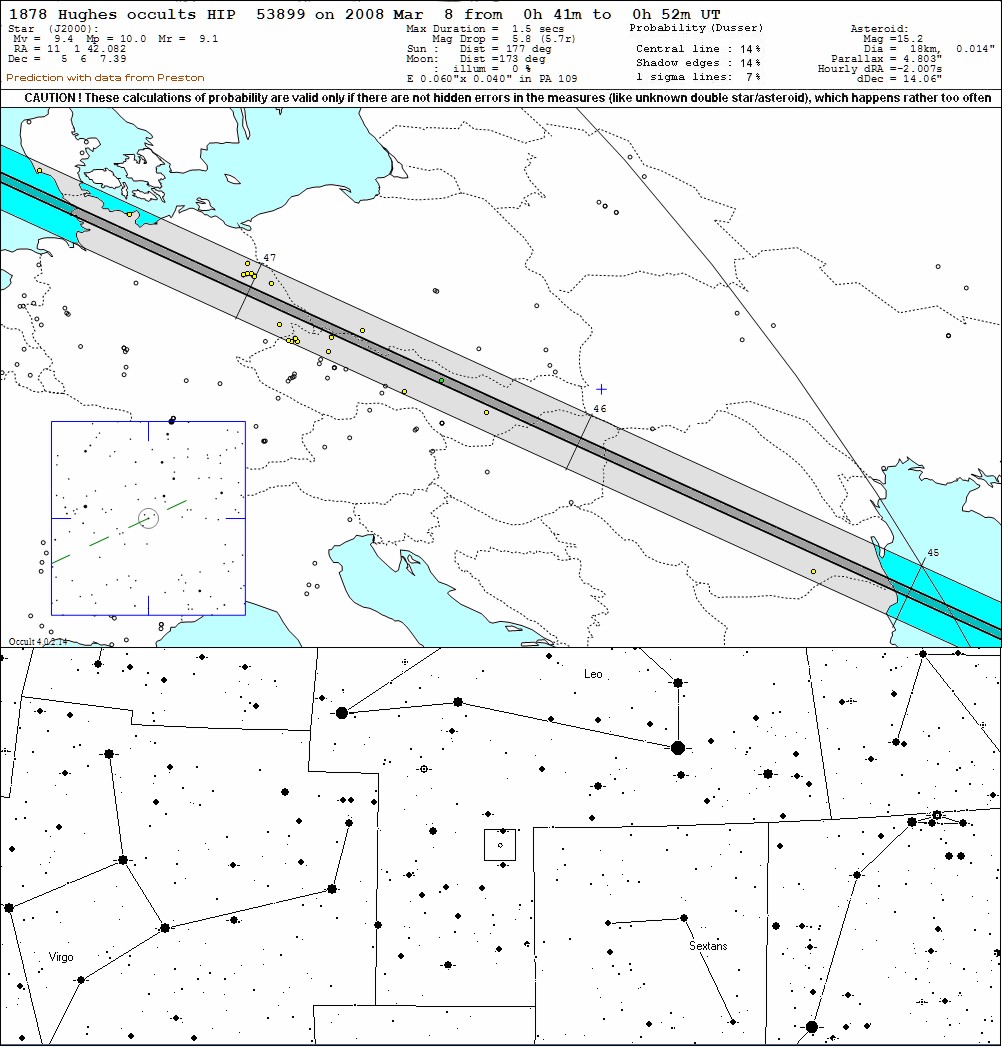

S největší pravděpodobností se budete při pozorování setkávat s mapkami, které vydává organizece EAON. Proto se s nimi blíže seznámíme na příkladu zákrytu hvězdy planetkou Hughes. Mapku v originální velikosti naleznete jako odkaz pod náhledem.

• horní řádek uvádí větším písmem jméno planetky, označení hvězdy (u hvězdy je uvedeno označení v některém používaném katalogu) a zálkadní časové údaje

• pod hlavičkou "Asteroid" následují tyto údaje:

  • Mag. = visuální magnituda planetky
  • Dia. = průměr planetky v km a průměr objektu na obloze v obloukových
    vteřinách
  • Parallax = horizontální rovníková paralaxa v obloukových vteřinách
  • Hourly dRa = hodinová změna rektescenze
  • dDec =hodinová změna Deklinace

• Pod hlavičkou "Star (J2000)" je uvedeno:
  • Mv = vizuální jasnost hvězdy
  • Mp = fotografická jasnost hvězdy
  • Mr = R jasnost hvězdy
  • RA = rektascenze
  • Dec = deklinace

• Dva prostřední sloupce obsahují informace o zákrytu
  • Max Duration = maximální délka trvání úkazu
  • Max Drop = maximální pokles jasnosti
  • Sun = elongace Slunce (ve stupních)
  • Moon = elongace(ve stupních) a osvětlená část (v %) Měsíce
    • illum = fáze Měsíce (100% je úplněk)
  • Probability = pravděpodobnost

    • Central Line = na centrální linii
    • Shadow edges = na okraji stínu
    • 1 signa lines = při posunu planetky o 1"

Velká hvězdná mapka ukazuje část oblohy kolem 30° x 15°. Zahrnuje pouze hvězdy V. mag. 7.0 a jasnější. Čárkovaný obdélník ukazuje část, která je nakreslena na větší mapě.

Malá hvězdná mapa je založena na Dunham's Combined Catalogue nebo v případě FAC hvězd na obou kombinovaných katalozích FAC. Hvězda, která má být zakryta je zakroužkována a je vždy uprostřed. Hvězdná mapa také ukazuje cestu planetky s křížky označujícími denní polohy v 0 h.

Světová mapa ukazuje Zemi jako pohled z hvězdy, tj. střed disku je bod na zemském povrchu, kde je hvězda v zenitu. Noční strana je část orámovaná silnou čarou. Cesta stínu je označena centrální čarou a severní a jižní hranicí (zahrnující efekt rotace Země). Paralelní čárkované čáry ukazují cestu stínu prk centrální čáru posunutého o 1 obloukovou vteřinu planetky vzhledem k hvězdě.

Dalibor Hanžl (2004), Jiří Srba (2008)
