Protokol o pozorování

Zápisy měření zákrytů hvězd Měsícem se provádějí do papírových protokolů, které Vám na požádání pošleme. Zápisy je vhodné posléze přepsat do elektronické podby a zaslat zpět na hvězdárnu  prostřednictvím e-maliu. Protokoly jsou zpracovány tak, že vyhovují jak pozorováním běžných zákrytů, tak také pozorováním zákrytů tečných, zajišťovaných i formou expedic. Protokoly jsou v úpravě česko-anglické, vysvětlivky k anglickému textu viz dále. Protokol se vyplňuje pro každou stanici samostatně.

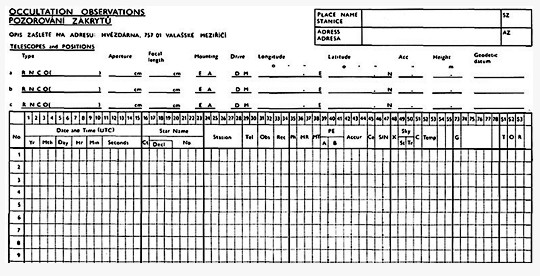

Záhlaví protokolu na přední straně

TELESCOPES and POSITIONS: dalekohledy a polohy - protokol počítá s možností až 3 dalekohledů na jedné stranici, které však nejsou od společného těžiště vzdáleny více jak 7,5 metru (platí pro vizuální pozorování). Jsou-li vzdálenosti větší, pak je nutné udat polohu každého dalekohledu. Pro fotoelektrická měření se používá pro každý dalekohled samostatný protokol. Pozoruje-li se součastně více než třemi dalekohledy, použije další tiskopis.

Type - typ dalekohledu: R = refraktor, N = reflektor systém Newton, C = reflektor systém Cassegrain, O = jiný typ dalekohledu. V tomto případě uveďte na zvláštní příloze k protokolu bližší vysvětlení event. popis.Příslušné písmeno se v protokolu zakroužkuje.

Aperture:  průměr objektivu dalekohledu udejte v cm

Focal lenght: ohnisková vzdálenost objektivu v cm

Mounting: montáž dalekohledu (E - ekvatoreální, A - azimutální)

Drive: pohon montáže buď  D - hodinový stroj, M - ruční

Longitude: zeměpisná délka, udává se v míře obloukové od Greenwiche, tj. pro ČR a SR zeměpisná délka východní, tedy E

Latitude: zeměpisná šířka udává se v míře obloukové, tj. pro ČR a SR je to zeměpisná šířka severní, tedy N

Acc: přesnost určení zeměpisných souřadnic. Uvádí se jen tehdy, pokud byly souřadnice určeny astronomicky nebo geodeticko-astronomicky.

Height: Nadmořská výška udává se v metrech.

Geodetic datum: údaj o použitém geodetickém systému (nevyplňujte)

Vysvětlivky k jednotlivým sloupcům

Sloupec No. Označuje pořadové číslo zákrytu. Zákryty jsou chronologicky zapisovány v průběhu celé lunace. Počet maximálně možných zápisů na jeden protokol je roven 20 pozorováním. Nedostačuje-li, připojí se další protokol(y). Pro jeden zákryt je možné použít pouze jeden řádek na přední straně protokolu a tentýž řádek na druhé straně téhož protokolu.

Sloupce 1 až 15

Date and Time (UTC) = datum a čas (světový čas koordinovaný)
Yr - Year: poslední dvě číslice letopočtu
Mth - Month: měsíc (arabskými číslicemi)
Day: den
Hr - Hour: hodina
Min - Minute: minuta
Seconds: Sekundy a zlomky sekundy. Desetinná tečka je vyznačena.

Sloupce 16 až 23

Star Name = označení hvězdy.
Ct - Catalog: Vepíše se příslušné písmeno podle následujícího označení:

• R - Robertson Zodiacal Catalog (ZC - uvádí se přednostně před ostatními označeními)
• F - FK4
• S - SAO Star Catalog
• D - Durchmusterung (BD, SD, CD)
• A - AGK3
• X - US Naval Observatory (USNO), číslo hvězdy
• O - jiné označení hvězdy (nutno uvést vysvětlení v samostatné příloze k protokolu)

Decl: zóna deklinace - udává deklinaci zóny pro takové katalogy jako jsou např. Durchmusterung nebo AGK 3 (v případě uvádění tohoto údaje, vpisuje se včetně znaménka do sloupců 17 až 19).

No. - Number: číslo hvězdy uvedené v katalogu citovaném zkratkou ve sloupci 16, nebo číslo hvězdy v deklinační zóně označené ve sloupcích 17 až 19.

Sloupce 24 až 28

Station: stanice - vepíše se číslo vaší stanice ve tvaru SZ XXX; Pokud toto ještě není přiděleno, ponechají se sloupce nevyplněné

Sloupce 29 až 30

Tel - teleskope = dalekohled: Vepíše se číslo dalekohledu, které přidělila centrálně řídící stanice. Pokud toto číslo ještě není přiděleno, ponechají se sloupce nevyplněné.

Sloupce 31 až 32

Obs - Observer = pozorovatel: Vepíše se číslo pozorovatele, které přidělila centrálně řídící stanice.Pokud toto číslo ještě není přiděleno, ponechají se sloupce nevyplněné.

Sloupce 33 až 34

Rec - recorder = časoměři: Vepíše se číslo časoměřiče, které přidělila centrálně řídící stanice. Je-li časoměřičem táž osoba, tj. pozorovatel, ponechají se sloupce nevyplněné. Nebylo-li však časoměřiči číslo ještě přiděleno, poznamená se to v samostatné příloze k protokolu. (Poznámka ke sloupcům 31 - 32 a 33 - 34: centrální stanice AZ 113, Hvězdárna Valašské Meziříčí, přidělí pozorovatelům a časoměřičům na každé stanici čísla ve formě zlomku AA / BBBB, v němž AA je průběžné číslo pro stanici a BBBB průběžné číslo celostátní).

Sloupec 35

Ph - Phenomenon = úkaz: Vepíše se vhodné číslo podle tohoto kódu:

• 1 - vstup hvězdy za temný okraj
• 2 - výstup hvězdy za temným okrajem
• 3 - vstup hvězdy za okraj osvětlený Sluncem
• 4 - výstup hvězdy za okrajem osvětleným Sluncem
• 5 - vstup hvězdy za měsíční disk za úplného zatmění Měsíce
• 6 - výstup hvězdy za měsíčním diskem za úplného zatmění Měsíce
• 7 - bliknutí hvězdy (způsobené zákrytem, tedy pohasnutí)
• 8 - záblesk hvězdy (způsobeným krátkým objevením se hvězdy v průběhu tečného zákrytu)
• 9 - apuls - jen přiblížení se Měsíce ke hvězdě, ale zákryt nenastane
• 0 - jiný průběh - nutno vysvětlit v samostatné příloze k protokolu

Čísla pro vstupy a výstupy se použijí pro konec mizení, resp. pro začátek objevení se hvězdy v případě proměnného průběhu úkazu. Je-li dán čas začátku vstupu, příp. čas konce výstupu, pak je nutné to uvést v komentáři v samostatné příloze k protokolu.

Sloupec 36 a37

MR - Method of Timing and Recording = metoda měření času a záznamu:

• P - fotoelektricky
• S - stopky
• E - oko a ucho
• X - chronograf
• T - záznam hlasu na magnetofonovou pásku
• V - video
• O - jiný způsob (nutno vysvětlit v komentáři v samostatné příloze k protokolu)

Sloupec 38

MT - Method of Timekeeping = metoda zajištění času:

• R - radiový časový vědecký signál
• C - hodiny srovnávané s časovým vědeckým signálem
• M - samostatné hodiny s oscilátorem (např. digitální) srovnávané s časovým vědeckým signálem

(Poznámka: lze užít i běžného časového signálu Čs. rozhlasu, který je odvozen ze signálu . Začátek poslední časové značky udává celou minutu.)

Sloupec 39 až 41

PE A - Personal equation = osobní chyba:

• S - následující hodnota osobní chyby byla odečtena od naměřeného času
• E - osobní chyba je neznáma , ale bude eliminována při stanovení okamžiku - není proto udána
• N - není známo

PE B - Personal Equation = osobní chyba: Je-li do sloupce 39 vepsáno S, je udána osobní chyba v sekundách . Desetinná tečka je vyznačená jako vodítko pro zápis údaje. V případě , že je větší než 0S,99 , vepíšeme X a uvedeme ji v komentáři a samostatné příloze k protokolu.

Sloupce 42 až 44

Accur - Accuracy = přesnost: Udává přesnost naměřeného času v sekundách, uvedeného ve sloupcích 1 až 15. Tato hodnota nemůže překročit přesnosti (nemůže být lepší) než jsou přesnosti záznamu a časového zdroje. Desetinná tečka je vyznačena jako vodítko pro zápis údaje.

Sloupec 45

Ce - Certainty = jistota - spolehlivost pozorování (měření): Ohodnocení provedeného pozorování podle této stupnice:

• 1 - naprosto jisté
• 2 - ne zcela jisté
• 3 - nejisté

Sloupce 46 a 47

S/N - Signal-to- noise Ratio = poměr signálu k šumu: Uvádí se při fotoelektrických měřeních v decibelech. Desetinná tečka je vyznačena jako vodítko pro zápis údaje.

Sloupec 48

X - Component of Double Star or Unidentified Star = složka dvojhvězdy nebo neidentifikovaná hvězda: Vepíšeme vhodné číslo podle tohoto kódu:

• W - předcházející složka (západně)
• E - následující složka (východně)
• N - složka severně
• S - složka jižně
• B - jasná složka
• F - slabá složka
• U - neidentifikovaná hvězda
• O - jiná (blíže uvést v komentáři v samostatné příloze k protokolu).

Sloupec 49

Sky St - Stability of Star Image = stav polohy - stabilita obrazu hvězdy: Vepíšeme vhodné číslo podle tohoto kódu:

• 1 - velmi dobrý (dobře pozorovatelný obraz hvězdy)
• 2 - dobrý (hůře pozorovatelné - neklidný nebo slabý obraz hvězdy)
• 3 - špatný (velký neklid obrazu)

Sloupec 50

Sky Tr - Transparency = stav oblohy - průzračnost atmosféry: Vepíšeme vhodné číslo podle tohoto kódu:

• 1 - velmi dobrá
• 2 - dobrá
• 3 - špatná

Sloupec 51

C - Remarkable Circumstances = zvláštní okolnosti: Vepíšeme vhodné číslo podle tohoto kódu:

• 1 - zákryt nebyl okamžitý ale postupný
• 2 - temný okraj Měsíce viditelný
• 3 - pozorováno nepřímo (" odvrácené oko")
• 4 - slabá hvězda
• 5 - pozorováno skrze slabé mraky
• 6 - četné mraky
• 7 - silný vítr

Sloupec 52 a 53

Temp - Temperature = teplota: Uvede se teplota vzduchu (pokud je známa) ve stupních Celsia. V komentáři v samostatné příloze k protokolu se uvede poznámka o teplotě nižší -10°C.

Sloupec 73

G - Grazing occultation = tečný zákryt: Pro registraci série úkazů vstupů a výstupů tečného zákrytu na témže pozorovacím místě užijí se následující sloupce a vepíše se kódové číslo 6 do tohoto políčka. S tečným zákrytem, kromě měření času úkazu, doporučuje se uvést následující okolnosti:

• 7 - neúspěšné v pozorování úkazu z nějaké příčiny
• 8 - začátek nebo pokračování pozorování
• 9 - ukončení pozorování dočasné nebo konečné

Sloupce S1 , S2 a S3

T - není-li znám kód pro dalekohled, vepíše se příslušné písmeno z horní části (záhlaví) na téže straně protokolu. Ponechá se však nevyplněné, jsou-li vyplněna příslušná políčka ve sloupcích 29 a30.

O - není-li známo číslo pozorovatele, vepíše se příslušné písmeno z horní části (záhlaví) na druhé straně protokolu. Ponechá se však nevyplněné, jsou-li vyplněna příslušná políčka ve sloupcích 33 a 34.

Zadní strana protokolu

Observers and Recorders: pozorovatelé a časoměřiči - uvedou se celým jménem (příjmení a jméno). Počítá se maximálně se 6 pozorovateli a časoměřiči (asistenty), tedy nejvýše ke každému dalekohledu dva pracovníci.

Sloupec No.: Pořadové číslo pozorovaného zákrytu - odpovídá téže řádce na přední straně.

Sloupec *D/B: V tomto sloupci se uvede písmeno podle tohoto kódu:

• D - zákryt za temným okrajem Měsíce
• B - zákryt za osvětleným okrajem Měsíce příp. za polostínového zatmění Měsíce
• U - zákryt za okrajem Měsíce ponořeném do plného stínu Země
• T - zákryt v místě terminátoru

Sloupce *eyepiece power: ohnisková vzdálenost okuláru v milimetrech nebo zvětšení

Sloupce *time station call letters: označení vysílací stanice časového signálu

Sloupec Comments: Je určen pro vysvětlivky. Tento sloupec nevyplňujte. Vysvětlivky uveďte v komentáři na samostatném listě formátu A4. Pište je česky nebo slovensky. Do protokolu budou vepsány anglicky centrálně řídící stanicí.

Sloupce 56 až 72

Nevyplňujte - jsou určeny pro zpracování

Ukázka elektronického přepisu protokolu

Od roku 2009 převzala veškerou agendu týkající se databáze pozorování totálních zákrytu evropská sekce organizece International Occultation Timing Association
 /European Section (IOTA/ES). s touto změnou souvisí také nové formátování pozorování pro elektronické zasílání do databáze (viz ukázka). Podrobný popis formátu najdete zde (zatím v angličtině, odkaz na českou verzi bude přidán, jakmile bude k dispozici).

================================================================================

Place name     Hvezdaren Humenne, Slovak Republik
Email address  vihorlatobs1@stonline.sk
Representative Michal Maturkanic

TA  CED   15   225  + 221626.0  +485605.6  84  460  M

TA  CED   15   225  + 215420.8  +485612.5  84  460  M
TB  RED   10   100  + 215420.8  +485612.5  84  460  M
TC  RAM    6    84  + 215420.8  +485612.5  84  460  M
TD  CED   25   350  + 215420.2  +485613.0  84  460  M

OA  Michal Maturkanic
OB  Stefan Gojdic
OC  Jan Ondrus
OD  Tomas Medulka
OE  Robert Adam

2007 124174618.7  R   145 DD     XS R0.1  1          112  6DA
2007 124174618.6  R   145 DD     XS R0.1  1          112  6BB
2007 124174618.6  R   145 DD     XS R0.1  1          112  6CC
2007 124174724.6  R   143 DD     XS R0.1  1          122  6DA
2007 124174824.4  R   143 DD     XS R0.1  1          122  6BB
2007 124174824.4  R   143 DD     XS R0.1  1          112  6CC
2007 420182532.5  S 76841 DD     XS R0.1  1          112  8DA
2007 727181353.9  R  2383 DD     XS R0.1  2          225 21DA
2007 8 7 01157.8  R   539 DD     XS R0.3  1          125 17DA
2007 8 7 02438.2  R   541 DD     XS R0.3  1          125 17DA
2007 8 7 05132.2  R   536 DD     XS R0.2  2          225 17DA
2007 8 7 11031.9  R   539 DD     XS R0.2  1          225 17DA
2007 8 7 11812.3  R   541 DD     XS R0.2  1          225 17DA
2007 824184946.0  R  2784 DD     XS R0.1  1          112 30CC
2007 824184946.0  R  2784 DD     XS R0.1  1          112 30BD
2007 824184946.6  R  2784 DD     XS R0.1  1          112 30DE
200710171717 3.4  R  2660 DD     XS R0.1  1          112  9DA
200710171717 3.3  R  2660 DD     XS R0.1  1          112  9CB
200711231635 6.2  X 54005 DD     XS R0.1  2          225  4DA

================================================================================

Pavel Gabzdyl (2000), Jiří Srba (2009)
